UAV写真点群測量

UAV写真点群測量は、無人航空機(UAV)を使用して高精度な地形データを取得する方法です。この技術は、航空写真を基に三次元点群を生成し、地形や構造物の詳細な分析を可能にします。建設、農業、環境調査など、さまざまな分野での応用が期待されており、効率的かつ迅速なデータ収集を実現します。最新の技術を活用し、より正確な情報提供を目指します。

UAV写真点群測量手順


踏査選点作業
UAV写真点群測量を実施する場合、事前調査を実施し、RTK基地局(D-RTK2)の設置場所やドローンの電波状況及び障害物の有無等を確認し、図面に記載いたします。

標定点及び検証点の設定
NTRIP方式の受信感度が芳しくない場合、標定点を設置しviDocのよる単点観測を実施します。
​また、検証点を設置しviDocのよる単点観測を実施します。

UAV(ドローン)撮影
撮影画像
SFMソフトによる解析

SFMソフトによる解析
Pix4DやDJI Terraソフトにより解析を行うことで、オルソモザイク画像や3次元点群及び3次元MESH等のデータを作成できます。

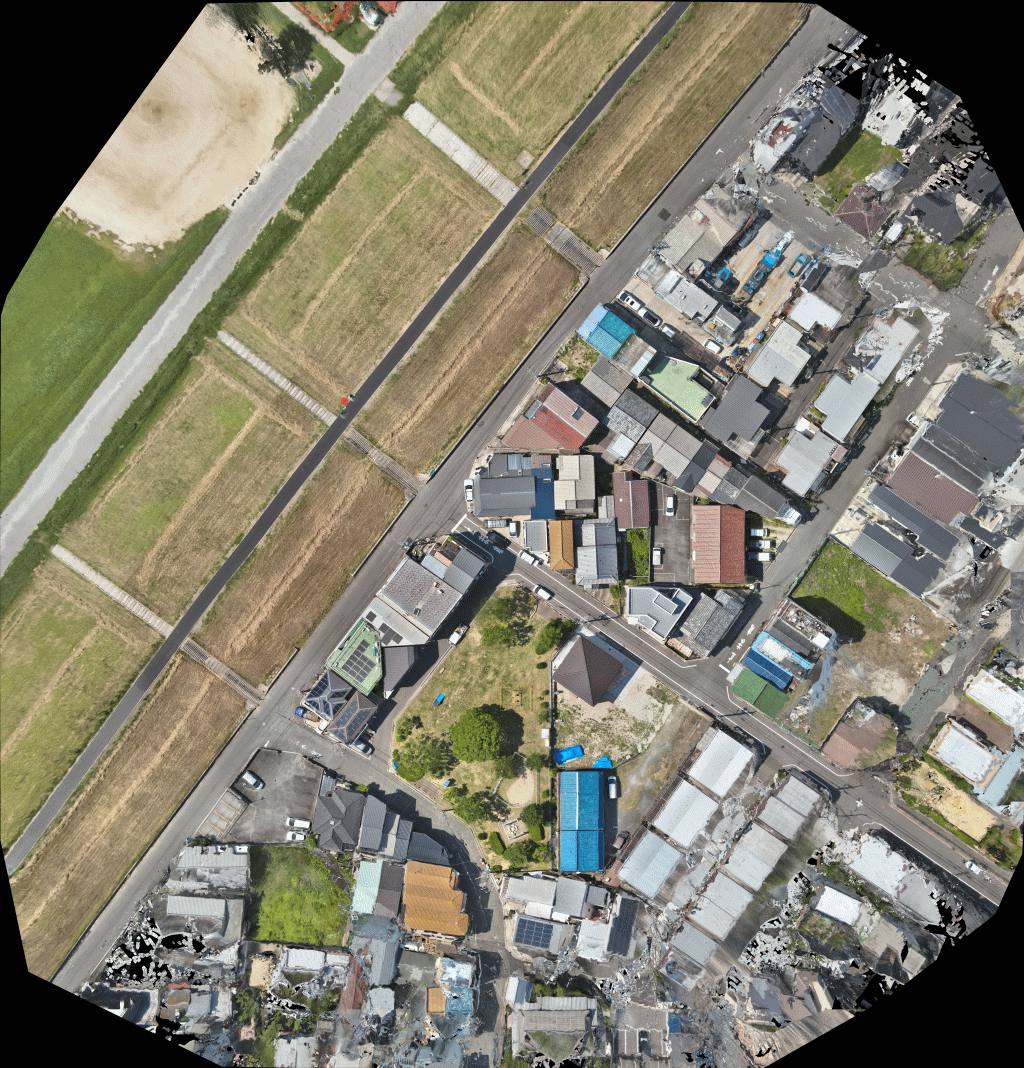

オルソモザイク画像

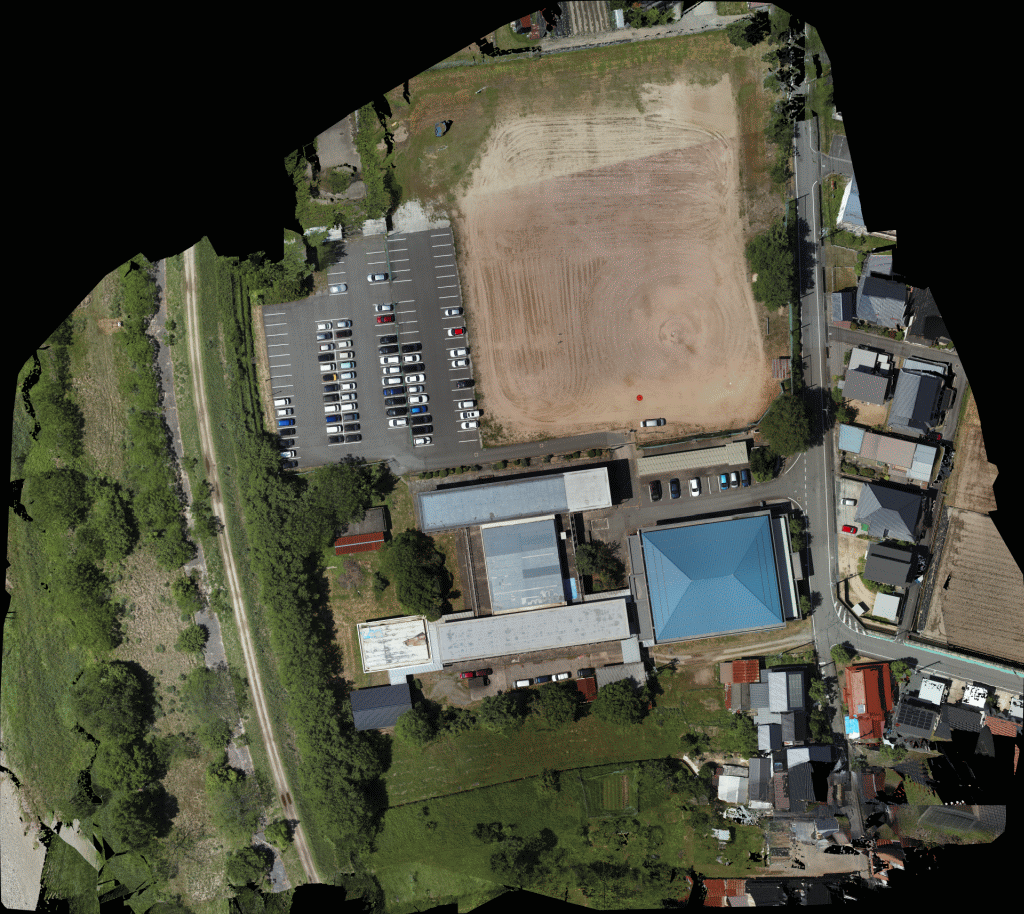

オルソモザイク画像
オルソモザイク画像
3次元モデル
3次元モデル(標高)
解 析 結 果
